Gradas Cubiertas Campo de Fútbol «Manuel Irigoyen»
Informacion del proyecto
Ubicación
Cádiz
,
España
Tipología
Cliente
Instituto Municipal del Deporte de Cádiz (IMD)
¿Interesado en nuestro trabajo?
Nuestros expertos están listos para hablar contigo y ayudarte en tu construcción
Contáctanos ahora

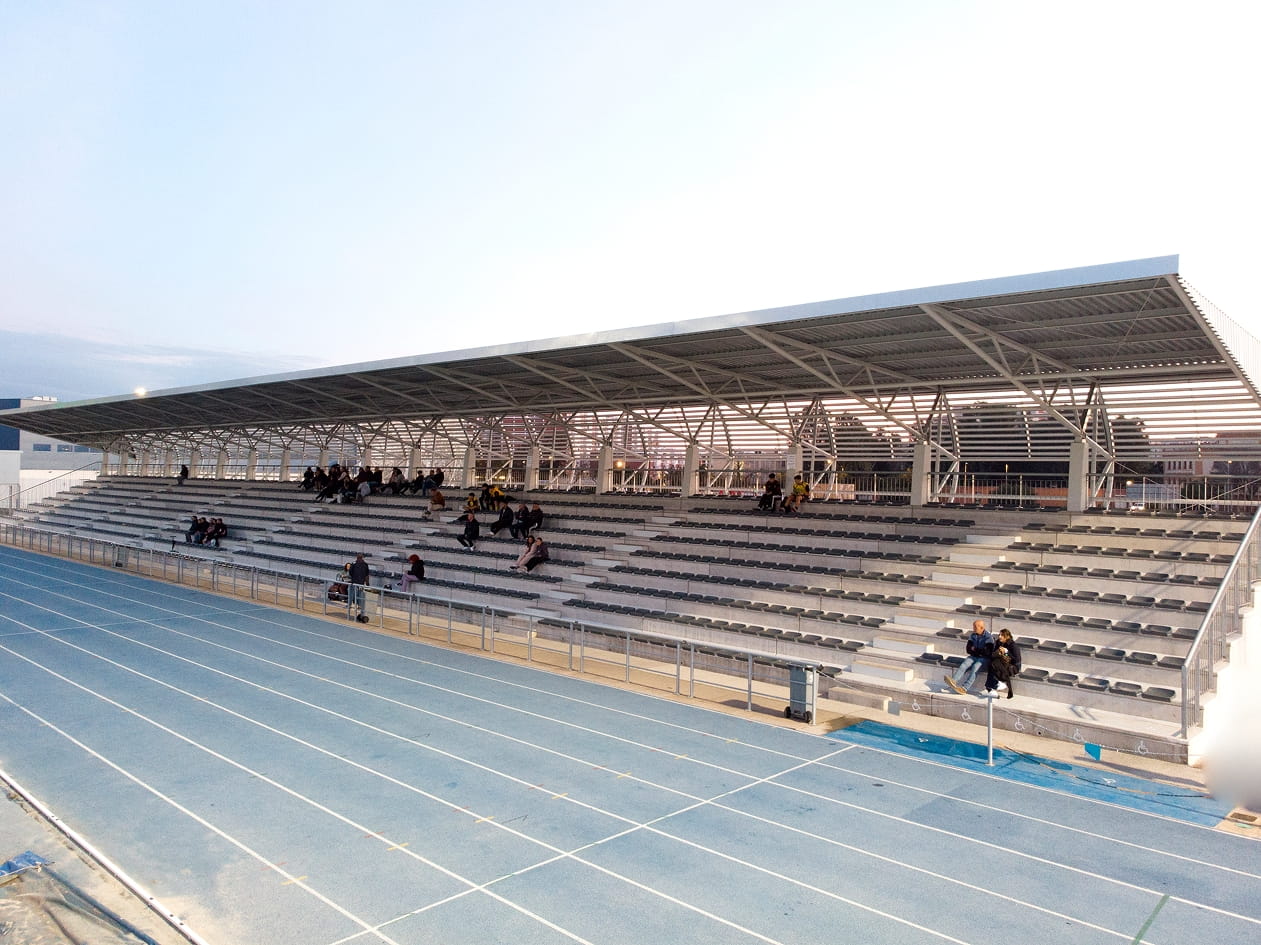

El campo de fútbol municipal «Manuel Irigoyen», ubicado en el Complejo Deportivo Puntales-La Paz, representa uno de los centros neurálgicos para la práctica del fútbol base en la ciudad de Cádiz. Con anterioridad a la intervención, el recinto disponía de módulos de gradas portátiles y provisionales que presentaban limitaciones severas de aforo, escaso confort para el público y elevados costes de conservación estructural. A este condicionante se unía la falta de espacios cerrados destinados al acopio logístico y material de los clubes locales.
Con el objetivo de transformar esta instalación en un estadio moderno, accesible y seguro, el Instituto Municipal del Deporte adjudicó las obras de las gradas cubiertas del Campo de Fútbol Manuel Irigoyen a GRULOP. El encargo contempló sustituir el graderío temporal por una edificación permanente de alta durabilidad frente al agresivo ambiente marino de la bahía gaditana, integrándose en nuestro catálogo de edificación deportiva y dotacional.
Solución Constructiva: Obras en el Campo de Fútbol Manuel Irigoyen
La ejecución material desarrollada por los equipos técnicos de GRULOP combinó ingeniería estructural mixta de hormigón y acero con la optimización de los volúmenes bajo rasante para responder a las necesidades funcionales del complejo:
1. Cimentación y Estructura Portante de Graderío
Dada la proximidad a la costa y las características geotécnicas del terreno, se ejecutaron zapatas y vigas riostras de hormigón armado con recubrimientos especiales contra la acción de cloruros marinos. Sobre esta base se levantaron los pórticos estructurales que sustentan las placas prefabricadas de hormigón pretensado, diseñadas para configurar las gradas cubiertas del Campo de Fútbol Manuel Irigoyen con una capacidad homologada de 1.100 localidades sentadas.
2. Cubierta Metálica Volada y Protección Climática
El elemento diferencial de la intervención es la cubierta ligera instalada sobre el graderío para salvaguardar a los aficionados frente a la lluvia y el soleamiento directo:
- Estructura metálica en voladizo: Cerchas y perfiles tubulares de acero de alta resistencia calculados para soportar los fuertes empujes de viento característicos de la costa de Cádiz.
- Tratamientos anticorrosión: Aplicación de galvanizado en caliente y sistemas de pintura epoxi de grado C5-M para asegurar una protección prolongada frente a la salinidad ambiental.
- Chapa grecada lacada: Panel de cerramiento exterior con pendientes adecuadas y canalones perimetrales de recogida de aguas pluviales conectados a la red general del complejo.
3. Aprovechamiento Logístico y Módulos Bajo Grada
La cota de elevación del graderío se rentabilizó funcionalmente para resolver la carencia de espacio del recinto:
- Cerramientos de fábrica: Compartimentación de los espacios inferiores mediante fábricas de bloque de hormigón revestido, creando amplios almacenes sectorizados para material deportivo.
- Cerrajería y carpinterías técnicas: Instalación de puertas metálicas de seguridad y sistemas de ventilación estática para evitar condensaciones interiores.
- Instalación eléctrica y alumbrado: Circuitos estancos de baja tensión y luminarias LED resistentes a la intemperie en accesos y almacenes.
4. Asientos, Accesibilidad y Acabados Finales
La grada se equipó con asientos individuales monocarcasa de polipropileno copolímero de alta resistencia al impacto y a la radiación ultravioleta. Se instalaron barandillas perimetrales y pasamanos de acero inoxidable en vomitorios y pasillos de evacuación, adaptando los itinerarios peatonales a las exigencias normativas de accesibilidad universal para personas con movilidad reducida (PMR).
Datos Clave
- Actuación Principal: Construcción de graderío fijo cubierto para 1.100 personas con aprovechamiento de bajos para almacenes y servicios.
La entrega de las gradas cubiertas del Campo de Fútbol Manuel Irigoyen en un plazo de 7 meses dota al deporte gaditano de un equipamiento contemporáneo, seguro y confortable. Esta actuación ratifica la capacidad de GRULOP para ejecutar proyectos de edificación deportiva y modernización de infraestructuras públicas, optimizando costes de mantenimiento y maximizando la funcionalidad para las administraciones locales.
